Габаритный чертеж насоса К 20/30

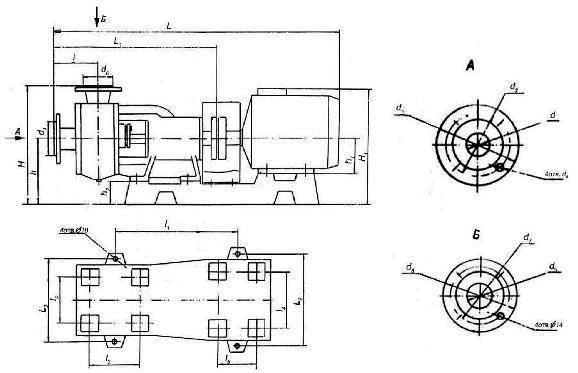

Рисунок 1 - представлен габаритный чертеж на горизонтальный одноступенчатый консольный центробежный насос К 20/30.

Рисунок 2; 3 - габаритные и присоединительные размеры насосных агрегатов К 20/30 (агрегат в базовом исполнении и агрегат в исполнении с обрезкой ("а") рабочего колеса.

Насос предназначен для систем водоснабжения. Консольный насос не используются для перекачивания морской и питьевой воды.

Привод насоса электродвигатель общего назначения.
Тип электродвигателя в электронасосе - асинхронный электродвигатель трехфазный серии АИР.

Рис.1. Габаритный чертеж насоса К 20/30

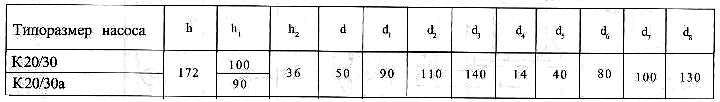

Рис.2. Присоединительные размеры электронасоса

Рис.3. Продолжение - присоединительные размеры
