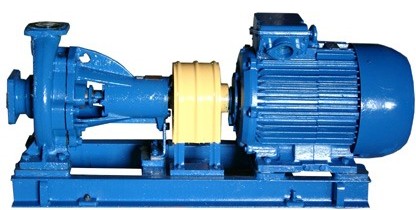

Консольный насос К 20/30
Насос К 20/30 - производитель ОАО "Валдайский механический завод".
Аббревиатура К означает: Консольный.
Конструктивно насосы - консольные одноступенчатые горизонтальные, укомплектованные закрытым рабочим колесом, с осевым входом центробежные насосы.
Привод электронасоса К 20/30 обеспечивает электродвигатель. Передача крутящегося момента от двигателя к насосу происходит через упругую муфту.
Тип используемого для насоса электродвигателя - трехфазный асинхронный двигатель общего назначения.
Область применения и назначение: консольный насос К 20/30 эксплуатируется стационарно и применяется в системах городского, сельского и промышленного водоснабжения.
Консольный насос используется для перекачивания чистой воды и других водных растворов, сходных, по своим физико-химическим свойствам, с водой (плотность, вязкость, активность).
Насос К 20/30 не предназначен для перекачивания питьевой и морской воды.
Требования к воде и водным растворам, которые перекачивает центробежный насос, представлены в таблице.
| Показатели воды и водных растворов | Ед.изм. | Параметры |
| водородный показатель воды (pH) | ед | 7,0 |
| температура воды, от ... до | °С | 0 ... 85 |
| содержание по объему механической примеси, до | % | 0,1 |
| размер частиц в воде, не более | мм | 0,2 |
Конструктивное устройство
Насосные агрегаты К 20/30 состоят из насосной части и электродвигателя.
Привод насосов - асинхронные электродвигатели общепромышленного назначения серии АИР.
Насос и двигатель монтируются на общем фундаменте и связываются между собой муфтой.
Корпус консольного насоса К 20/30 - чугунная отливка, с внутренней полостью в виде спирали.
Крышка корпуса отлита вместе с входным патрубком.
Корпус подшипников имеет опоры, с помощью которых крепится к фундаментной плите.
В подшипниковых опорах вращается ротор насоса.
Если смотреть со стороны электродвигателя, то вращение ротора происходит против часовой стрелки. Направление вращения указано стрелкой на кожухе насоса.
Детали проточной части насоса К 20/30 выполнены из чугуна (СЧ20).
Уплотнение вала - сальник (набивка сквозного плетения ХБП8х8).
Утечка через сальниковое уплотнение не превышает 2 л в час.
Варианты исполнения насосов:
К20/30 (базовое исполнение);
К20/30а (исполнение с обрезкой рабочего колеса по наружному диаметру).
Климатическое исполнение - У3 (ГОСТ 15150).
По параметрам насос К 20/30 заменяет консольный насос 2К-6 (2К-20/30).
